儲能DC/DC變流器憑借其自身獨有優勢，目前已在電動汽車、工業控制以及電池研發等領域得到了廣泛應用。在實際電池組的儲能系統中，通常用多個DC/DC變換器+1臺PWM雙向并網變流器組成的拓?fù)湫褪健２C/DC變換器和PWM雙向并網變流器連接點的電壓稱為直流母線電壓。當電池充放電時，DC/DC變換器只需根據系統需求，往直流母線回饋或吸收能量，而PWM并網雙向變流器則通過與電網能量的雙向流動，來保證直流母線電壓的穩定。

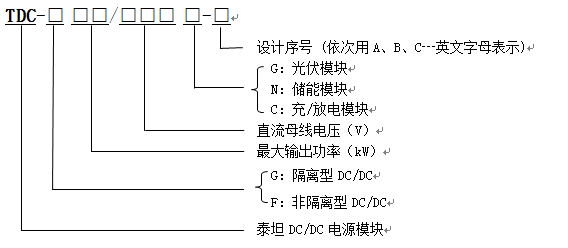

產品命名

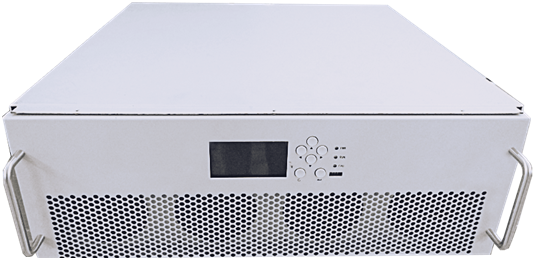

例如：泰坦60KW非隔離型儲能DC/DC模塊，直流母線電壓是750V，它的型號是：TDC-F60/750N-A。

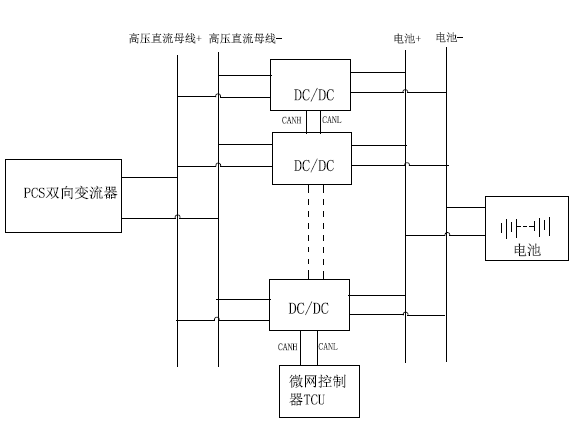

系統方案圖
產品特性
1) 采用非隔離型Buck-Boost電路，當電池放電時，將會以BOOST模式工作；當電池充電時，變換器則會以BUCK模式工作。該變換器的特點是結構簡單、開關器件數量少、損耗小、驅動和控制電路簡單。
2) 控制核心采用高性能DSP處理器，控制精度高，響應速度快，系統穩定性好，高速高精度，使產品性能更優越。
3) 主電路采用先進的IGBT智能功率模塊。
4) 采用多橋移相控制方式，輸出紋波小。
5) 模塊化設計，降低故障影響，便于安裝維護。
6) 過壓、過流、過熱保護。
7) 提供標準通訊接口，提供485、CAN通訊接口任選。
8) 裝置機箱按標準設置，便于安裝。
